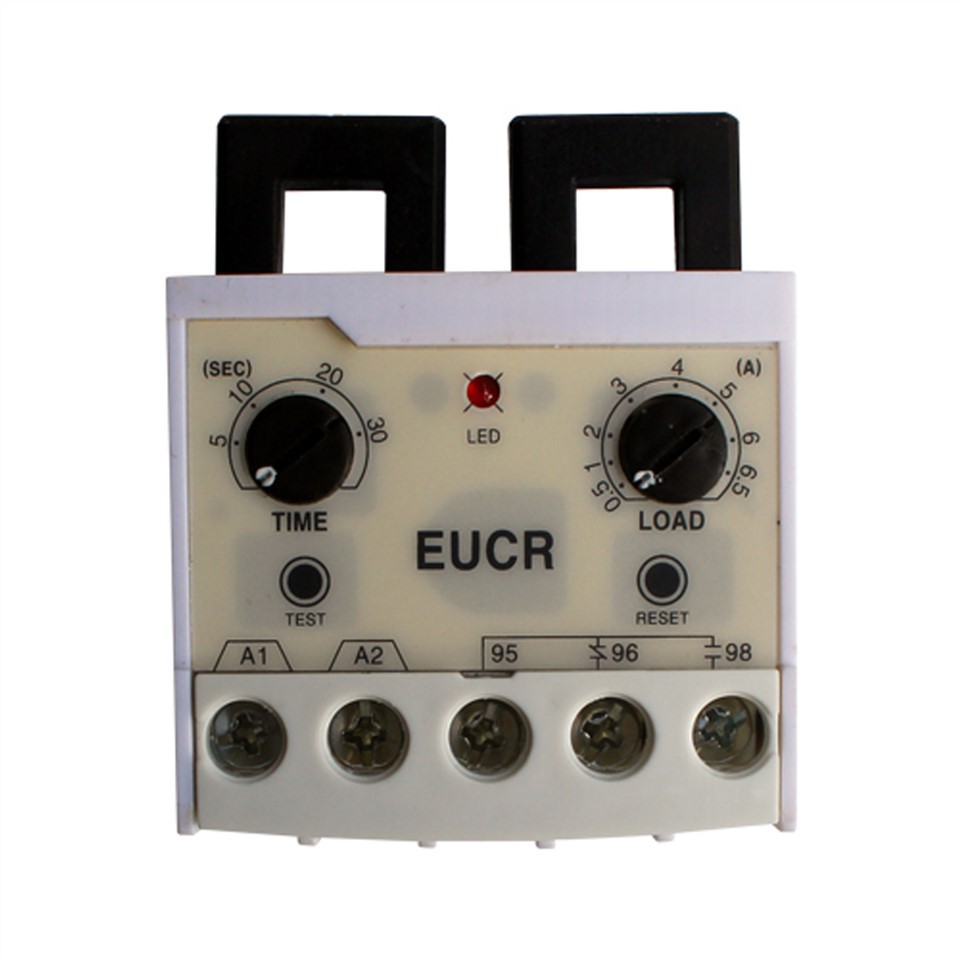

Di bawah Pelindung Semasa

Aplikasi

Mengepam peronggaan atau kehilangan perdana

Mengesan kerosakan kipas

Tali pinggang patah atau kegagalan gandingan

Matikan motor apabila dipunggah

ciri-ciri

Perlindungan beban bawah boleh laras

Pelarasan kelewatan perjalanan

Julat pelarasan arus yang luas

LED petunjuk perjalanan

Tetapan semula elektrik jauh

Penggunaan tenaga yang rendah/Reka bentuk padat

Beroperasi dalam julat suhu ambien yang luas

Faedah

Mudah untuk komisen

Mengurangkan inventori alat ganti

Membantu dalam mencari kesalahan

Tetapan semula jauh selamat

Kurang ruang kubus diperlukan

Ketepatan yang konsisten

Spesifikasi

MASA PERJALANAN

Di bawah masa Pasti semasa 0.2-30 saat.

Julat TETAPAN SEMASA

05Jenis 0.5-5amp

30Jenis 3.0-30amps

60Jenis 5.0-60amps

100-600Type Dengan pengubah arus luaran

PENDERIAAN SEMASA 2CT

KAWALAN VOLTAN

24 24Vac/dc

110 110Vac

220 240Vac

440 440Vac

Voltan lain boleh didapati dengan permintaan

KEKERAPAN 50/60Hz

OUTPUT relay

1-pertukaran kenalan

Rintangan 3A/250Vac

CIRI-CIRI OPERASI

Masa yang pasti

PETUNJUK PERJALANAN LED Merah

TOLERANSI

Tambah semasa /-10 peratus

Masa tambah /-15 peratus

SUHU AMBIEN

Penyimpanan -30-80 darjah

Operasi -25-70 darjah

Kelembapan 45-85 peratus

Tanpa pemeluwapan

PENEBAT

Antara selongsong dan litar

Lebih 10M @ 500 VDC

KEKUATAN DIELEKTRIK

Casing ＆circuit 2kV

Antara kenalan 1kV

Antara litar 2kV

MELEKAT

Rel/permukaan DIN 35mm

Aplikasi Motor Kurang{0}}beban

• Set the trip time adjustment (1) to the required trip time.

• Set the current adjustment (2) to the desired trip current.

• Once all the connections to the relay have been made in accordance with the typical wiring diagram control power can be applied when the motor is started (red LED off).

• Press and hold down test button (red LED on). The relay will trip after the trip time adjustment (1) has elapsed. Under Current protector can be reset manually via reset button on relay facia or remote electrical reset by interrupting the control supply.

LED merah juga boleh digunakan untuk menentukan arus beban sebenar yang dikeluarkan daripada bekalan tanpa memerlukan ammeter. Dengan memusingkan pelarasan semasa (2) mengikut arah jam daripada kedudukan sepenuhnya berlawanan-arah jam, LED akan mula berkelip apabila arus beban sebenar dicapai. Arus boleh ditentukan dengan membaca skala yang ditentukur dan merupakan kelebihan di mana ketepatan yang tinggi diperlukan.

Pelarasan Baik Di Bawah beban

• Set the trip time adjustment (1) to the required trip time.

• Follow the above procedure to obtain the actual load current.

• Set the current adjustment (2) to just below the actual load current.

Sebarang arus beban di bawah paras pratetap akan menyebabkan pelindung Arus Bawah tersandung selepas pelarasan masa perjalanan telah berlalu

Uji dan Tetapkan Semula

Melalui dua butang tekan pada facia hadapan. Butang ujian membolehkan pengendali menguji kefungsian geganti apabila kuasa kawalan digunakan dan motor sedang berjalan. Butang set semula membolehkan geganti ditetapkan semula serta-merta. Tetapan semula elektrik jauh juga boleh dilakukan dengan mengganggu kuasa kawalan yang dibekalkan ke terminal L1 dan L2.
